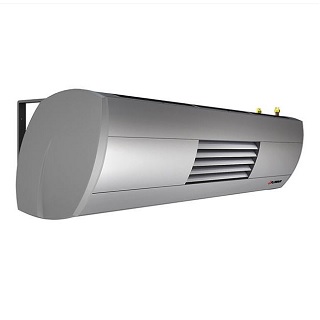

Воздушные завесы ELiS DUO

Оставить заявку
Воздушные завесы ELiS DUO
Воздушные завесы ELiS DUO

Цена: по запросу

Назначение

Воздушные завесы ELiS DUO предназначены для работы внутри помещения.

Воздушные завесы ELiS DUO совмещают воздушную преграду для защиты дверного проема, а также эффективный обогрев помещения при помощи дополнительной струи воздуха, что значительно понижает затраты связанные с монтажом и установкой.

Воздушные завесы ELiS DUO оснащены комплексной системой автоматики c BMS. Она запроектирована с целью обеспечения полного контроля над обеими потоками воздуха – завесы и нагревателя.

Воздушные завесы ELiS DUO. Руководство по эксплуатации.

  DUO-W-100 DUO-W-200 DUO-E-100
Питание [В/Гц] 230 / 50 230 / 50 3 x 400 / 50
Потребление мощности [кВт] 0,25 0,43 10,1
Потребление тока [A] 1,1 1,85 14,7
IP 21 21 21
Класс изоляции F F F
Патрубок ["] ½” ½” ½”
Максимальный уровень акустического давления [дБ(A)]* 58 60 58
Максимальный уровень акустической мощности [дБ(A)]** 73 75 73
Прирост температуры воздуха [oC] 30 23 20
Максимальное рабочее давление [МПа] 1,6 1,6 1,6
Вес аппарата [кг] 23,9 41,1 28,5
Вес аппарата, наполненного водой [кг] 25,3 42,8 -
Длина потока воздуза [м]*** 2,5 2,5 2,5

Тепловые мощности ELiS DUO-W-100

Модуль завесы
Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2
°C м3/ч кВт л/ч кПа °C кВт л/ч кПа °C
Tw1 / Tw2 = 90/70oC Tw1 / Tw2 = 80/60oC
0 800/1100/1400 11,6/14,3/16,5 макс. 1095 макс. 11,9 43/38/35 9,9/12,2/14,2 макс. 936 макс. 9,2 37/33/30
5 10,9/13,3/15,5 45/41/38 9,2/11,3/13,1 39/36/33
10 10,1/12,5/14,5 47/43/40 8,5/10,4/12,0 41/38/35
15 9,4/11,5/13,4 49/46/43 7,7/9,5/11,0 43/40/38
20 8,7/10,7/12,3 52/48/46 7,0/8,6/9,9 46/43/41
Tw1 / Tw2 = 70/50oC Tw1 / Tw2 = 70/40oC
0 800/1100/1400 8,3/10,2/11,9 макс. 778 макс. 6,7 31/27/25 6,9/8,5/9,8 макс. 429 макс. 2,3 26/23/21
5 7,6/9,3/10,8 33/30/28 6,1/7,6/8,7 28/25/24
10 6,8/8,4/9,7 35/32/30 5,3/6,5/7,6 30/28/26
15 6,0/7,5/8,7 37/35/33 4,5/5,5/6,5 31/30/29
20 5,3/6,5/7,5 39/37/36 3,6/4,5/5,3 33/32/31
Tw1 / Tw2 = 60/40oC Tw1 / Tw2 = 50/40oC
0 800/1100/1400 6,7/8,1/9,5 макс. 620 макс. 4,6 25/22/20 6,4/7,9/9,1 макс. 1194 макс. 15,4 24/21/19
5 5,7/7,3/8,4 27/24/23 5,7/6,9/8,0 26/24/22
10 5,1/6,3/7,3 29/27/25 4,9/6,0/7,0 28/26/25
15 4,3/5,3/6,2 31/29/28 4,1/5,0/5,9 30/29/27
20 3,5/4,3/5,0 33/32/31 3,4/4,1/4,8 32/31/30
Модуль  воздухонагревателя
Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2
°C м3/ч кВт л/ч кПа °C кВт л/ч кПа °C
Tw1 / Tw2 = 90/70oC Tw1 / Tw2 = 80/60oC
0 400/550/700 5,8/7,2/8,3 макс. 1095 макс. 11,9 43/38/35 5,0/6,1/7,1 макс. 936 макс. 9,2 37/33/30
5 5,5/6,7/7,8 45/41/38 4,6/5,7/6,6 39/36/33
10 5,1/6,3/7,3 47/43/40 4,3/5,2/6,0 41/38/35
15 4,7/5,8/6,7 49/46/43 3,9/4,8/5,5 43/40/38
20 4,4/5,4/6,2 52/48/46 3,5/4,3/5,0 46/43/41
Tw1 / Tw2 = 70/50oC Tw1 / Tw2 = 70/40oC
0 400/550/700 4,2/5,1/6,0 макс. 778 макс. 6,7 31/27/25 3,5/4,3/4,9 макс. 429 макс. 2,3 26/23/21
5 3,8/4,7/5,4 33/30/28 3,1/3,8/4,4 28/25/24
10 3,4/4,2/4,9 35/32/30 2,7/3,3/3,8 30/28/26
15 3,0/3,8/4,4 37/35/33 2,3/2,8/3,3 31/30/29
20 2,7/3,3/3,8 39/37/36 1,8/2,3/2,7 33/32/31
Tw1 / Tw2 = 60/40oC Tw1 / Tw2 = 50/40oC
0 400/550/700 3,4/4,1/4,8 макс. 620 макс. 4,6 25/22/20 3,2/4,0/4,6 макс. 1194 макс. 15,4 24/21/19
5 2,9/3,7/4,2 27/24/23 2,9/3,5/4,0 26/24/22
10 2,6/3,2/3,7 29/27/25 2,5/3,0/3,5 28/26/25
15 2,2/2,7/3,1 31/29/28 2,1//2,5/3,0 30/29/27
20 1,8/2,2/2,5 33/32/31 1,7/2,1/2,4 32/31/30

Тепловые мощности ELiS DUO-W-200

Модуль завесы
Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2
°C м3/ч кВт л/ч кПа °C кВт л/ч кПа °C
Tw1 / Tw2 = 90/70oC Tw1 / Tw2 = 80/60oC
0 1700/2250/3000 19/23/26,6 макс. 1465 макс. 18,9 34/30/27 16,3/19,4/22,8 макс. 1252 макс. 14,5 29/26/23
5 17,8/21,1/24,9 36/33/30 15,1/17,9/21,1 32/29/26
10 16,6/19,7/23,2 39/36/33 13,8/16,5/19,7 34/32/29
15 15,4/18,2/21,5 42/39/36 12,6/15/17,7 37/35/33
20 14,2/16,8/19,8 45/42/40 11,2/13,6/16 40/38/36
Tw1 / Tw2 = 70/50oC Tw1 / Tw2 = 70/40oC
0 1700/2250/3000 13,6/16,2/19 макс. 1039 макс. 10,6 24/21/19 11,2/13,4/15,7 макс. 571 макс. 3,6 20/18/16
5 12,3/14,6/17,3 27/24/22 10/11,9/14 23//21/19
10 11,1/13,2/15,6 30/27/26 8,7/10,4/12,2 25/24/22
15 9,8/11,8/13,8 32/30/29 7,4/8,8/10,4 28/26/25
20 8,6/10,3/12,1 35/33/32 6,0/7,2/8,5 30/29/28
Tw1 / Tw2 = 60/40oC Tw1 / Tw2 = 50/40oC
0 800/1100/1400 10,8/12,9/15,1 макс. 826 макс. 7,2 19/17/15 10,5/12,5/14,7 макс. 1599 макс. 24,4 19/17/15
5 9,6/11,4/13,4 22/20/19 9,2/11/13 21/20/18
10 8,4/9,9/11,7 25/23/22 8,0/9,5/11,2 24/23/21
15 7,1/8,4/9,9 27/26/25 6,8/8,1/9,5 27/26/24
20 5,8/6,9/8,2 30/29/28 5,5/6,6/7,7 30/29/28
Модуль  воздухонагревателя
Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2
°C м3/ч кВт л/ч кПа °C кВт л/ч кПа °C
Tw1 / Tw2 = 90/70oC Tw1 / Tw2 = 80/60oC
0 400/550/700 4,7/5,8/6,6 макс. 1465 макс. 18,9 34/30/27 4,1/4,8/5,7 макс. 1252 макс. 14,5 29/26/23
5 4,4/5,3/6,2 36/33/30 3,8/4,5/5,3 32/29/26
10 4,1/4,9/5,8 39/36/33 3,5/4,1/4,9 34/32/29
15 3,8/4,6/5,4 42/39/36 3,2/3,8/4,4 37/35/33
20 3,5/4,2/5,0 45/42/40 2,8/3,4/4,0 40/38/36
Tw1 / Tw2 = 70/50oC Tw1 / Tw2 = 70/40oC
0 400/550/700 3,4/4/4,7 макс. 1039 макс. 10,6 24/21/19 2,8/3,3/3,9 макс. 571 макс. 3,6 20/18/16
5 3,1/3,7/4,3 27/24/22 2,5/3/3,5 23//21/19
10 2,8/3,3/3,9 30/27/26 2,2/2,6/3 25/24/22
15 2,5/2,9/3,5 32/30/29 1,8/2,2/2,6 28/26/25
20 2,2/2,6/3,0 35/33/32 1,5/1,8/2,1 30/29/28
Tw1 / Tw2 = 60/40oC Tw1 / Tw2 = 50/40oC
0 400/550/700 2,7/3,2/3,8 макс. 826 макс. 7,2 19/17/15 2,6/3,1/3,7 макс. 1599 макс. 24,4 19/17/15
5 2,4/2,9/3,4 22/20/19 2,3/2,8/3,2 21/20/18
10 2,1/2,5/2,9 25/23/22 2/2,4/2,8 24/23/21
15 1,8/2,1/2,5 27/26/25 1,7/2/2,4 27/26/24
20 1,4/1,7/2 30/29/28 1,4/1,6/1,9 30/29/28

V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике
