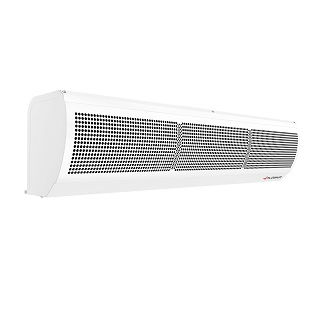

Воздушные завесы ELiS C
Цена: по запросу
Назначение
Воздушные завесы ELiS C предназначены для применения в общественных зданиях, таких как: магазины, спортивные залы, рестораны.
Воздушные завесы ELiS C устанавливаются горизонтально и вертикально для защиты дверного проема
Воздушные завесы ELiS C выполнены из стали, окрашенной порошковым напылением. Стандартно аппараты имеют монтажную консоль, позволяющую монтаж на стене.
Воздушные завесы ELiS C. Руководство по эксплуатации.
Технические параметры
| ELiS C-W-100 | ELiS C-E-100 | |
| Питание [В/Гц] | 230 / 50 | 3 x400 / 50 |
| Макс. потребление мощности [кВт] | 0,14 | 6,5 |
| Макс. потребление тока [A] | 0,65 | 9,4 |
| IP | 21 | 21 |
| Класс изоляции | F | F |
| Патрубок ["] | 3/4” | - |
| Производительность [м3/ч] | 1400 | 1300 |
| Уровень акустического давления [дБ(A)]* | 54 | 54 |
| Уровень акустической мощности [дБ(A)]** | 69 | 69 |
| Максимальная температура теплоносителя [oC] | 90 | - |
| Максимальное рабочее давление [МПа] | 1,6 | - |
| Вес аппарата [кг] | 19 | 14,5 |
| Длина потока воздуза [м]*** | 3 | |
Тепловые мощности
| Tp1 | V | PT | Qw | ∆pw | Tp2 | PT | Qw | ∆pw | Tp2 |
| °C | м3/ч | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC |
| Tw1/Tw2 = 90/70°C | Tw1/Tw2 = 80/60°C | ||||||||
| 0 | 1050/1250/1400 | 14,2/15,8/17,0 | 625/698/749 | 15,4/18,8/21,3 | 40,0/37,5/36,0 | 12,2/13,6/14,6 | 537/599/643 | 12,0/14,7/16,7 | 34,5/32,5/31,0 |
| 5 | 13,3/14,8/15,9 | 587/655/703 | 13,7/16,7/19,0 | 42,5/40,0/38,5 | 11,3/12,7/13,6 | 498/556/596 | 10,5/12,8/14,5 | 37,0/35,0/33,5 | |
| 10 | 12,4/13,8/14,9 | 547/611/655 | 12,1/14,7/16,7 | 45,0/42,5/41,0 | 10,4/11,6/12,5 | 458/512/549 | 9,1/11,0/12,5 | 39,5/37,5/36,5 | |
| 15 | 11,5/12,8/13,8 | 507/566/608 | 10,5/12,9/14,6 | 47,0/45,0/44,0 | 9,5/10,6/11,4 | 418/467/501 | 7,7/9,4/10,6 | 41,5/40,0/39,0 | |
| 20 | 10,6/11,8/12,7 | 467/522/560 | 9,1/11,1/12,6 | 49,5/47,5/46,5 | 8,6/9,6/10,3 | 378/422/453 | 6,4/7,8/8,9 | 44,0/42,5/41,5 | |
| Tw1/Tw2 = 70/50°C | Tw1/Tw2 = 60/40°C | ||||||||
| 0 | 1050/1250/1400 | 10,3/11,5/12,3 | 449/501/538 | 9,0/11,0/12,5 | 29,0/27,0/26,0 | 8,3/9,3/9,9 | 361/403/432 | 6,4/7,8/8,8 | 23,5/22,0/21,0 |
| 5 | 9,4/10,5/11,2 | 410/457/491 | 7,7/9,3/10,6 | 31,5/29,5/28,5 | 7,4/8,2/8,8 | 322/359/385 | 5,2/6,3/7,1 | 26,0/24,5/23,5 | |
| 10 | 8,5/9,4/10,1 | 370/413/443 | 6,4/7,8/8,8 | 33,5/32,0/31,5 | 6,5/7,2/7,7 | 282/314/337 | 4,1/5,0/5,6 | 28,0/27,0/26,5 | |
| 15 | 7,5/8,4/9,0 | 330/368/395 | 5,2/6,3/7,2 | 36,0/35,0/34,0 | 5,5/6,2/6,6 | 241/269/288 | 3,1/3,8/4,3 | 30,5/29,5/29,0 | |
| 20 | 6,6/7,4/7,9 | 289/323/346 | 4,1/5,0/5,7 | 38,5/37,5/36,5 | 4,6/5,1/5,5 | 199/222/238 | 2,2/2,7/3,1 | 32,5/32,0/31,5 | |
V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике
Технические параметры
| ELiS C-W-150 | ELiS C-E-150 | |
| Питание [В/Гц] | 230 / 50 | 3 x400 / 50 |
| Макс. потребление мощности [кВт] | 0,21 | 10 |
| Макс. потребление тока [A] | 0,95 | 14,5 |
| IP | 21 | 21 |
| Класс изоляции | F | F |
| Патрубок ["] | 3/4” | - |
| Производительность [м3/ч] | 2100 | 1950 |
| Уровень акустического давления [дБ(A)]* | 55 | 55 |
| Уровень акустической мощности [дБ(A)]** | 70 | 70 |
| Максимальная температура теплоносителя [oC] | 90 | - |
| Максимальное рабочее давление [МПа] | 1,6 | - |
| Вес аппарата [кг] | 27,5 | 19,9 |
| Длина потока воздуза [м]*** | 3 | |
Тепловые мощности
| Tp1 | V | PT | Qw | ∆pw | Tp2 | PT | Qw | ∆pw | Tp2 |
| °C | м3/ч | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC |
| Tw1/Tw2 = 90/70°C | Tw1/Tw2 = 80/60°C | ||||||||
| 0 | 1600/1850/2100 | 21,9/24,1/26,1 | 968/1062/1150 | 16,6/19,6/22,7 | 40,5/38,5/36,5 | 18,9/20,8/22,5 | 832/912/988 | 13,0/15,3/17,7 | 35,0/33,0/31,5 |
| 5 | 20,6/22,6/24,4 | 908/996/1078 | 14,8/17,5/20,2 | 43,0/41,0/39,5 | 17,6/19,3/20,8 | 772/846/916 | 11,3/13,4/15,4 | 37,5/35,5/34,5 | |
| 10 | 19,2/21,1/22,8 | 847/930/1006 | 13,0/15,4/17,8 | 45,5/43,5/42,0 | 16,2/17,7/19,2 | 710/779/843 | 9,8/11,5/13,3 | 40,0/38,0/37,0 | |
| 15 | 17,8/19,5/21,1 | 786/862/933 | 11,4/13,4/15,5 | 47,5/46,0/44,5 | 14,8/16,2/17,5 | 649/712/770 | 8,3/9,8/11,3 | 42,0/40,5/39,5 | |
| 20 | 16,4/18,0/19,5 | 724/794/860 | 9,8/11,6/13,4 | 50,0/48,5/47,0 | 13,4/14,6/15,8 | 587/643/696 | 6,9/8,2/9,4 | 44,5/43,0/42,0 | |
| Tw1/Tw2 = 70/50°C | Tw1/Tw2 = 60/40°C | ||||||||
| 0 | 1600/1850/2100 | 15,9/17,5/18,9 | 696/764/826 | 9,7/11,5/13,2 | 29,5/28,0/26,5 | 12,9/14,1/15,3 | 561/615/666 | 6,9/8,1/9,3 | 24,0/22,5/21,5 |
| 5 | 14,5/15,9/17,2 | 636/697/754 | 8,3/9,8/11,2 | 32,0/30,5/29,0 | 11,5/12,6/13,6 | 500/548/593 | 5,6/6,6/7,6 | 26,0/25,0/24,0 | |
| 10 | 13,1/14,4/15,6 | 574/630/681 | 6,9/8,1/9,4 | 34,0/33,0/32,0 | 10,0/11,0/11,9 | 438/480/519 | 4,4/5,2/6,0 | 28,5/27,5/26,5 | |
| 15 | 11,7/12,8/13,9 | 512/562/608 | 5,6/6,6/7,6 | 36,5/35,5/34,5 | 8,6/9,4/10,2 | 375/411/445 | 3,4/4,0/4,5 | 31,0/30,0/29,5 | |
| 20 | 10,3/11,3/12,2 | 449/493/533 | 4,5/5,2/6,0 | 39,0/38,0/37,0 | 7,1/7,8/8,5 | 311/341/368 | 2,4/2,8/3,3 | 33,0/32,5/32,0 | |
V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике
Технические параметры
| ELiS C-W-200 | ELiS C-E-200 | |
| Питание [В/Гц] | 230 / 50 | 3 x400 / 50 |
| Макс. потребление мощности [кВт] | 0,26 | 13 |
| Макс. потребление тока [A] | 1,2 | 18,7 |
| IP | 21 | 21 |
| Класс изоляции | F | F |
| Патрубок ["] | 3/4” | - |
| Производительность [м3/ч] | 3000 | 2700 |
| Уровень акустического давления [дБ(A)]* | 56 | 56 |
| Уровень акустической мощности [дБ(A)]** | 71 | 71 |
| Максимальная температура теплоносителя [oC] | 90 | - |
| Максимальное рабочее давление [МПа] | 1,6 | - |
| Вес аппарата [кг] | 35,1 | 25,1 |
| Длина потока воздуза [м]*** | 3 | |
Тепловые мощности
| Tp1 | V | PT | Qw | ∆pw | Tp2 | PT | Qw | ∆pw | Tp2 |
| °C | м3/ч | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC |
| Tw1/Tw2 = 90/70°C | Tw1/Tw2 = 80/60°C | ||||||||
| 0 | 2300/2600/3000 | 31,4/34,0/37,1 | 1386/1498/1638 | 39,4/45,4/53,5 | 40,5/38,5/36,5 | 27,2/29,4/32,1 | 1194/1290/1411 | 30,9/35,6/41,9 | 35,0/33,5/31,5 |
| 5 | 29,5/31,9/34,8 | 1301/1406/1538 | 35,1/40,5/47,6 | 43,0/41,0/39,5 | 25,2/27,3/29,8 | 1108/1198/1310 | 27,0/31,1/36,6 | 37,5/36,0/34,5 | |
| 10 | 27,5/29,8/32,5 | 1215/1313/1436 | 31,0/35,7/42,0 | 45,0/43,5/42,0 | 23,3/25,1/27,5 | 1022/1105/1207 | 23,3/26,9/31,6 | 40,0/38,5/37,0 | |
| 15 | 25,6/27,6/30,2 | 1128/1219/1333 | 27,1/31,2/36,7 | 47,5/46,0/44,5 | 21,3/23,0/25,1 | 935/1010/1104 | 19,9/22,9/26,8 | 42,0/41,0/39,5 | |
| 20 | 23,6/25,5/27,9 | 1040/1125/1229 | 23,4/26,9/31,7 | 50,0/48,5/47,0 | 19,3/20,8/22,8 | 847/915/1000 | 16,6/19,1/22,4 | 44,5/43,5/42,0 | |
| Tw1/Tw2 = 70/50°C | Tw1/Tw2 = 60/40°C | ||||||||
| 0 | 2300/2600/3000 | 22,9/24,8/27,1 | 1003/1084/1185 | 23,3/26,8/31,5 | 29,5/28,0/26,5 | 18,7/20,2/22,0 | 813/879/961 | 16,6/19,1/22,4 | 24,0/23,0/22,0 |
| 5 | 21,0/22,7/24,8 | 917/991/1084 | 19,8/22,8/26,8 | 32,0/30,5/29,5 | 16,7/18,0/19,7 | 727/786/859 | 13,6/15,6/18,3 | 26,5/25,5/24,5 | |
| 10 | 19,0/20,5/22,4 | 830/897/981 | 16,6/19,1/22,4 | 34,5/33,0/32,0 | 14,7/15,9/17,3 | 639/691/755 | 10,8/12,4/14,5 | 29,0/28,0/27,0 | |
| 15 | 17,0/18,3/20,0 | 743/802/877 | 13,6/15,6/18,2 | 36,5/35,5/34,5 | 12,6/13,6/14,9 | 550/595/650 | 8,3/9,5/11,1 | 31,0/30,5/29,5 | |
| 20 | 14,9/16,1/17,6 | 654/706/772 | 10,8/12,4/14,6 | 39,0/38,0/37,0 | 10,6/11,4/12,5 | 460/497/543 | 6,0/6,9/8,1 | 33,5/33,0/32,0 | |
V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике
