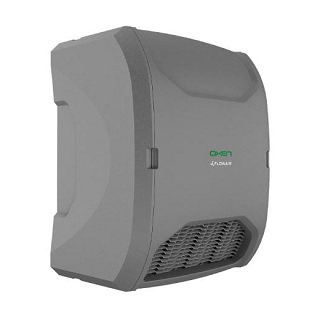

Вентиляционные установки OXeN

Цена: по запросу
Назначение
Вентиляционные установки OXeN предназначены для средних объектов, где возникает потребность в вентиляционной установке, но нет возможности применить канальную систему, например: автозаправочные станции, магазины, мастерские, склады, рестораны, спортивные и банкетные залы, промышленные здания, и т. п.
Вентиляционные установки OXeN позволяют значительно понизить инвестиционные и эксплуатационные затраты, легкая в облуживании и сервисных процедурах, идеальное решение для уже существующих объектов.
Вентиляционные установки OXeN оснащены комплексной системой автоматики, которая гарантирует интуитивное и надежное обслуживание установки.
X2-W-1.2-V | X2-N-1.2-V | X2-W-1.2-H | X2-N-1.2-H | X2-E-1.2-V | |
Максимальная производительность (приток/вытяжка) [м3/ч] | 1200 * | ||||
Длина потока воздуха [м] | горизонтальный, 15** | вертикальный, 4,5*** | горизонтальный, 15 | ||
Регулировка производительности приток/вытяжка [м3/ч] | безступенчатая, 150 – 1200 м3/ч | - | |||
Уровень акустического давления [ дБ(А)] | 49 **** | ||||
Питание [VAC/Гц] | 230/50 | 3x400 | |||
Макс. потребление тока [A] | 1,9 | 14 | |||
Макс. потребление мощности [Вт] | 420 | 8,5 | |||
Корпус | EPP – вспененный полипропилен | ||||
Цвет | серый | ||||
Вес оборудования [кг] | 77,5 | 75,1 | 80,5 | 78,1 | 82,5 |
Вес оборудования, наполненного водой [кг] | 78,3 | – | 81,3 | – | – |
Рабочая среда | внутри помещений | ||||
Максимальная запыленность воздуха [г/м3] | 0,3 | ||||
Рабочая температура [°C] | 5–35 | ||||
Позиция работы | вертикально на стене | под потолком | вертикально на стене | ||
IP | 42 | ||||
Класс фильтра | EU4 | ||||
Вид теплообменника рекуперации тепла | двухступенчатая рекуперация тепла в перекрестноточных теплообменниках | ||||
КПД рекуперации тепла сухого/влажного воздуха [%] |
74,7/ 80,9 ***** | ||||
Номинальная тепловая мощность [кВт] | 10 ****** | – | 10 ****** | – | 8,5 |
Изменения температуры воздуха на входе/выходе (ΔT) [°C] | 25 ****** | – | 25 ****** | – | – |
Патрубок [”] | ½ | – | ½ | – | – |
Максимальное рабочее давление [MПa] | 1,6 | – | 1,6 | – | – |
Максимальная температура теплоносителя [°C] | 95 | – | 95 | – | – |
Управление | инновационный контроллер с сенсорным экраном T-box | ||||
Защита от разморозки теплообменника рекуперации тепла | уменьшение оборотов приточных вентиляторов |
OXeN | ||||||||||||||||||||
Tp1 | PT | Qw | Δpw | Tp2 | PT | Qw | Δpw | Tp2 | PT | Qw | Δpw | Tp2 | PT | Qw | Δpw | Tp2 | PT | Qw | Δpw | Tp2 |
[°C] | кВт | л/ч | кПа | [°C] | кВт | л/ч | кПа | [°C] | кВт | л/ч | кПа | [°C] | кВт | л/ч | кПа | [°C] | кВт | л/ч | кПа | [°C] |
Tw1/Tw2 = 90/70°C | Tw1/Tw2 = 80/60°C | Tw1/Tw2 = 70/50°C | Tw1/Tw2 = 60/40°C | Tw1/Tw2 = 50/30°C | ||||||||||||||||
-5 | 13,3 | 587 | 12,1 | 28 | 11,6 | 507 | 9,6 | 24 | 9,8 | 429 | 7,3 | 19 | 8,0 | 350 | 5,3 | 15 | 6,2 | 270 | 3,5 | 10 |
0 | 12,5 | 552 | 10,9 | 31 | 10,8 | 473 | 8,5 | 27 | 9,0 | 394 | 6,3 | 22 | 7,2 | 315 | 4,4 | 18 | 5,4 | 235 | 2,7 | 13 |
5 | 11,7 | 518 | 9,7 | 34 | 10 | 438 | 7,4 | 30 | 8,2 | 359 | 5,3 | 25 | 6,4 | 280 | 3,6 | 21 | 4,6 | 199 | 2,0 | 16 |
10 | 10,9 | 483 | 8,5 | 37 | 9,2 | 404 | 6,4 | 33 | 7,4 | 324 | 4,4 | 28 | 5,6 | 244 | 2,8 | 24 | 3,7 | 161 | 1,4 | 19 |
15 | 10,2 | 449 | 7,5 | 40 | 8,4 | 369 | 5,4 | 35 | 6,6 | 289 | 3,6 | 31 | 4,8 | 208 | 2,1 | 27 | 2,8 | 122 | 0,9 | 22 |
20 | 9,4 | 414 | 6,5 | 43 | 7,6 | 334 | 4,5 | 38 | 5,8 | 253 | 2,9 | 34 | 3,9 | 171 | 1,5 | 30 | 1,3 | 56 | 0,2 | 23 |
V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике
